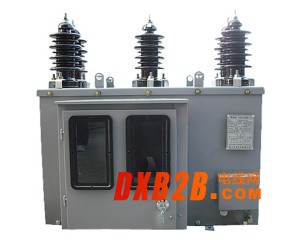

本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用，其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起，便于安装使用。
1.结构简介
★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点； ★本产品重量轻、结构紧凑，安装方便，结构设计简单、便于施工。
2. 主要功能特点
★预付费、负控、计量控制功能
①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点。 ②当用电客户的剩余电量或金额，在达到预付费电表所设定的预警电量或预警金额时，预付费计量箱能够声光报警来提醒用户购电；
③重新购买电量刷卡后，自动合闸供电；
④负控功能；负荷达到所设定值，自动跳闸。
★防窃电功能
① 非法开启箱门断电自锁
采用全球唯一的ID码的TM密钥，当用户非法开启箱门时自动断电，用户不能自行恢复，需电管部门持专用的TM电密钥匙才能恢复供电。
②组合互感器无外露的二次端子，二次电缆直接从开关箱内出线并且采用金属铠装电缆，具有良好的防窃电性能。
③防强磁窃电、高频干扰窃电功能
在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”，保持电表内部为零高斯状态，即使电表在最严酷的磁场下，也不被干扰，同时在视窗上加装军工级的防高频干扰的镍钼合金网，使“停表器”无法穿透屏蔽网，干扰电表的CPU，这些防窃电技术再结合远程抄表的监控系统，可以取得非常理想的防窃效果。
★防雷击功能
除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施，当低压侧有雷波侵入时，低压绕组首尾无压降，因此不会产生一次逆变过电压，从而保证了产品受雷的安全性，从实际运行效果来看极大地提高了产品的安全可靠性。
★真空负荷开关
①真空负荷开关采用永磁式电动机构机械闭锁，结构简单，开断速度快，开断容量大，可靠性高，使用寿命长，体积小，重量轻，便于安装。
②开关本身自带220V电源（同时可以向功率≦20W的其他自动化设备电源供电），当预付费表计发出分合闸信号时可以自动操作开关，也可以和其他的自动化设备实现远方控制，适宜已安装了高压计量进行预付费或负控改造的场所。
③真空负荷开关采用1.5mm的不锈钢板，外喷塑处理，可以保证20年的防腐要求。
④真空负荷开关一次套管均采用硅橡胶复合绝缘型，爬电比距大于31mm/kV，可在重污秽地区使用。
★控制箱
①控制箱的控制部分由继电器、电动控制机构及过流及保护控制电路模块组成，计量部分单独在一个室内，装有预付电表及负控终端位置，具有结构简单、使用方便等特点。
②控制箱的非法开启箱门断电报警功能
控制箱内为智能表箱控制装置,采用美国达拉斯公司专利技术成果iButton信息纽扣作为钥匙，具有双向通讯功能，数据传输使用独特的单总线协议，信息纽扣同其读写器的信息传递只需短暂接触即可完成，纽扣上刻有不可复制的全球唯一的64位密码，号码具有不可伪造性。当非法开启计量表箱门时，门上线位开关动作，控制装置动作，真空开关跳闸，用户无法自己恢复用电，必须由电力局TM钥匙授权人才能送上电，同时盗电者接受处罚。
③控制箱外设置有开关分合指示灯、报警指示灯。
